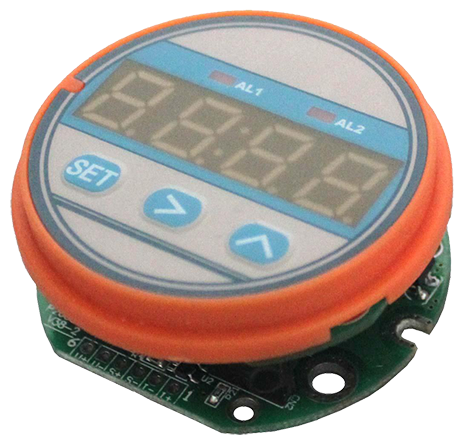

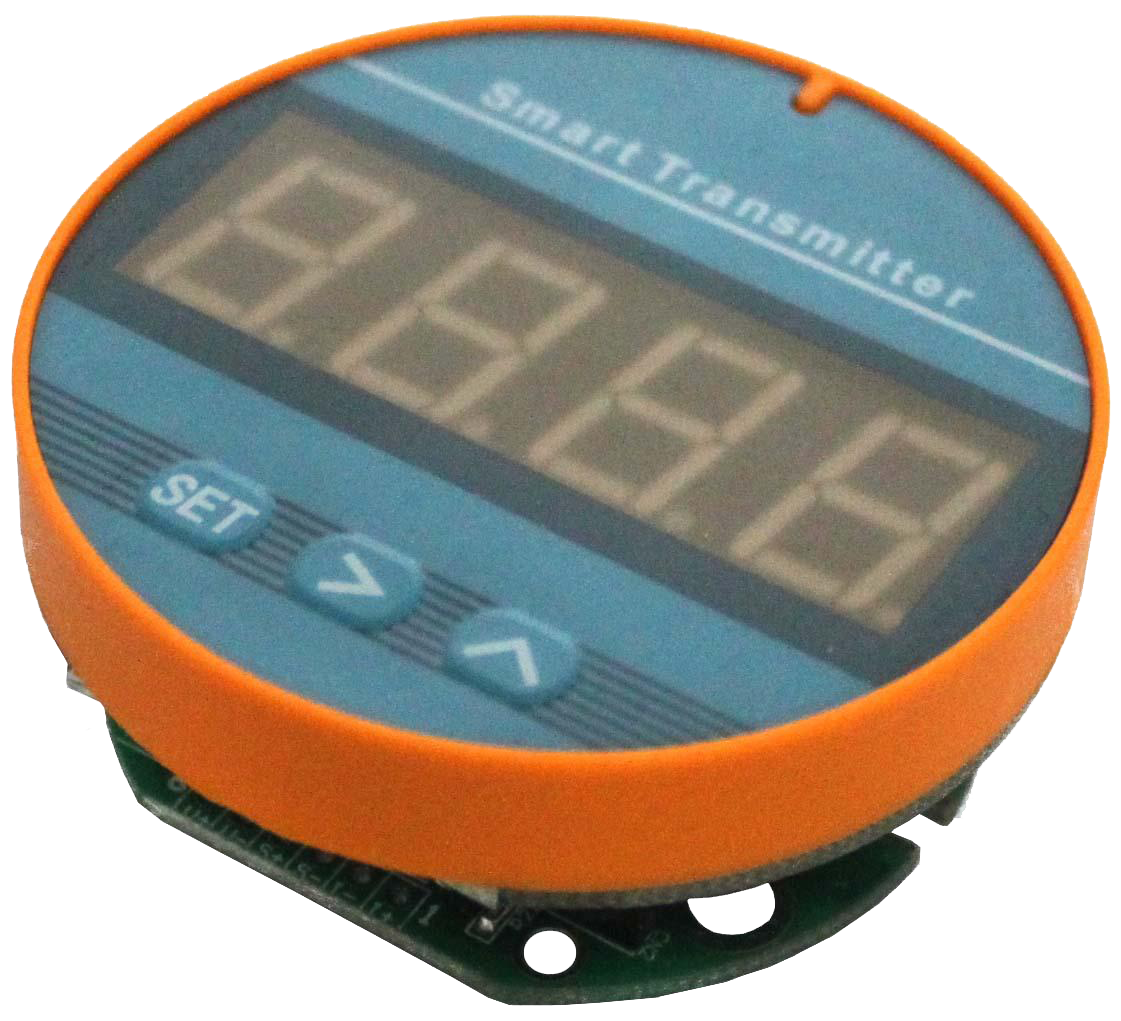

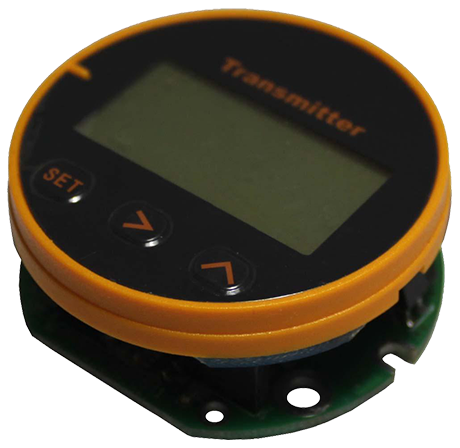

SDI5229BQN壓力變送器智能板，通過定制的高集成度SoC系統級處理器，精確采集壓力傳感器的電壓信號，高精度轉換成標準的模擬DC4～20mA電流信號遠傳，并穩定顯示測量值?？啥ㄖ苖odbus通訊，是集成了壓力測量、模擬量變送輸出和現場顯示為一體的高精密產品。
● 智能化菜單，界面簡單，讓生產更輕松更高效。
● 系統級處理器，讓產品更穩定，更可靠。
● 0.45mA高穩定低溫漂恒流源輸出供擴散硅壓力傳感器使用。
● 更有恒壓源輸出供陶瓷壓力傳感器使用。
● 最多11點標定，完美線性化，讓產品精度更高。
● SPN參數多量程選擇，支持±15mV～±500mV寬范圍輸入。
● 任意設置變送輸出范圍，方便現場修改變送器輸出范圍。
工作電源：DC12～30V （推薦24V）
測量精度：±0.2%FS±1字
整機功耗：≤3.85mA
信號范圍：DC 0～500mV（特殊信號可定制）
輸出信號：二線制4-20mA (24V時,帶載能力500Ω)。
（電壓輸出0～10V，0～5V,1～5V可定制）
采樣速率：5次/秒
顯示范圍：-1999～9999
顯示方式：4種顯示方式可供選擇
溫度漂移：60PPm/℃
工作溫度：-10～50℃
相對濕度：≤85％RH，無強腐蝕性氣體
外形尺寸：54x54x26
1.面板說明
2.PCB圖
