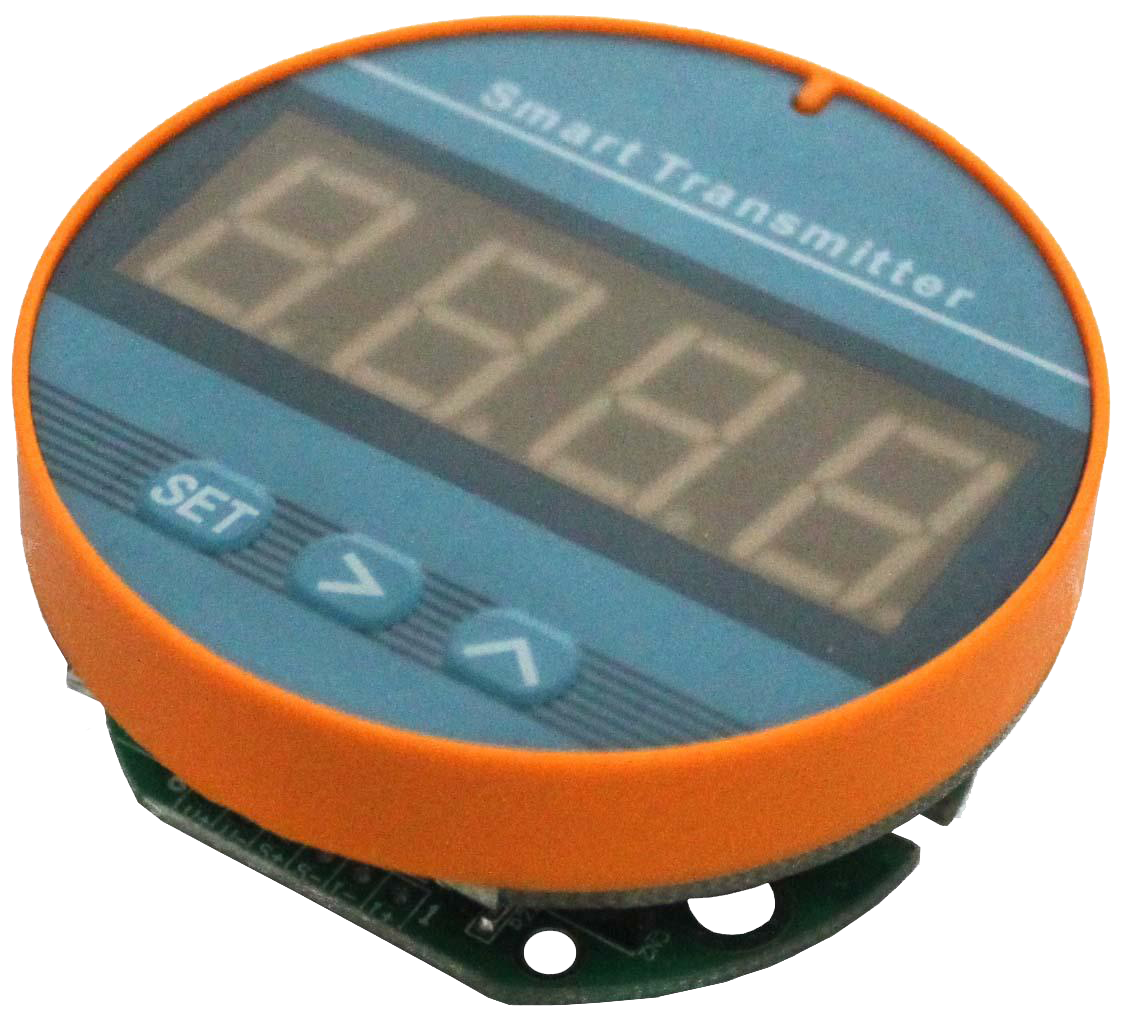

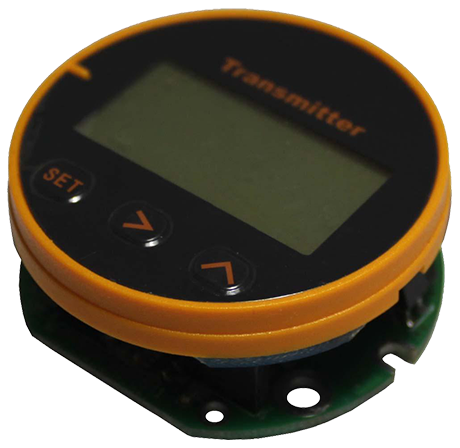

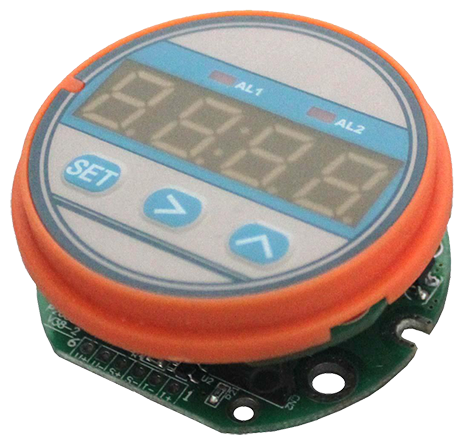

SDI5229BQN溫度變送器智能板，通過定制的高集成度SoC系統級處理器，精確采集溫度傳感器的信號，高精度轉換成標準的模擬DC4～20mA電流信號遠傳，并穩定顯示測量值?？啥ㄖ苖odbus通訊，是集成了溫度測量、模擬量變送輸出和現場顯示為一體的高精密產品。
· 智能化菜單，界面簡單，讓生產更輕松更高效。
· 系統級處理器，讓產品更穩定，更可靠。
· 產品支持熱電偶輸入10種。
· 產品支持熱電阻輸入2種，涵蓋了絕大部分溫度傳感器。
· 任意設置變送輸出范圍，方便現場修改變送器輸出范圍。
工作電源：DC12～30V （推薦24V）
測量精度：±0.2%FS±1字
整機功耗：≤3.85mA
信號范圍：10種熱電偶，2種熱電阻（見下表2）
輸出信號：二線制4-20mA (24V時,帶載能力500Ω)。
（電壓輸出0～10V，0～5V,1～5V可定制）
采樣速率：5次/秒
顯示范圍：-1999～9999
顯示方式：4種顯示方式可供選擇
溫度漂移：60PPm/℃
工作溫度：-10～50℃
相對濕度：≤85％RH，無強腐蝕性氣體
外形尺寸：54x54x26

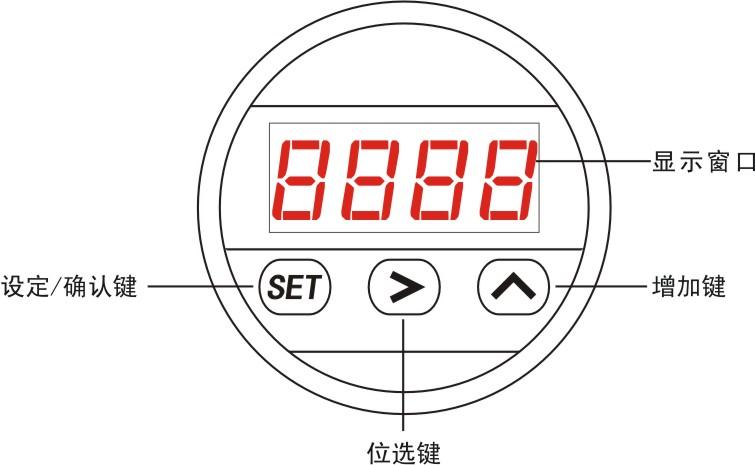

1.面板說明

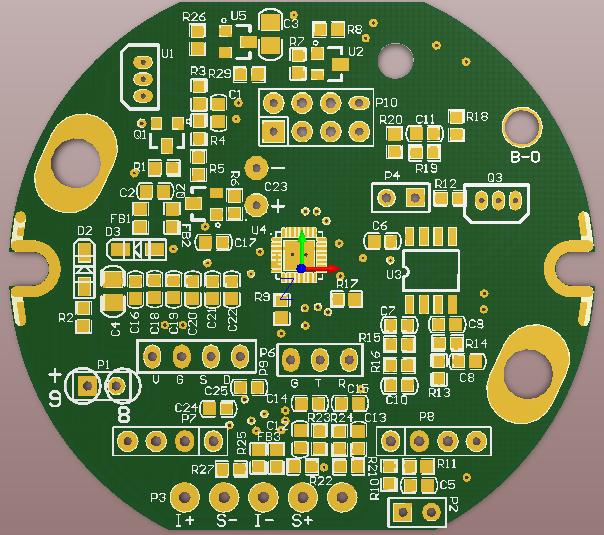

2.PCB圖
